IDX3531

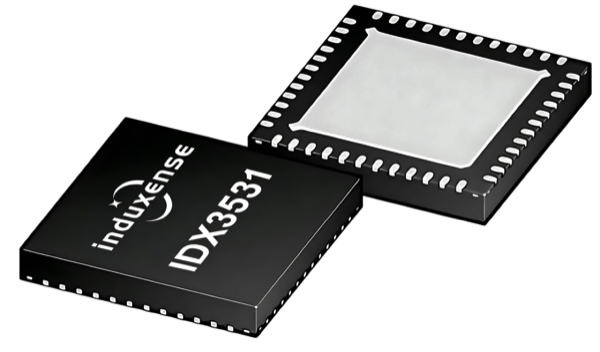

多圈绝对位置电感式传感器芯片
型号：IDX3531
多圈绝对位置电感式传感器芯片，集成多圈记忆功能，掉电位置保持，支持复杂运动控制与安全启动，无电池技术。
产品描述 Product Description
IDX3531为多圈绝对位置电感式传感器芯片，24bit 断电多圈计数、660000 e-RPM 超高转速、内置 RISC-V 可定制、QFN5*5小封装、-40~105℃ 宽温，工业与具身智能优选
参数规格 Parametrics
| 参数名称 | 具体规格 |
|---|---|
| 供电电压 | 5V |
| 通信协议 |
ABZ/UVW/SENT/PWM/SPI/SSI/RS485(兼多摩川协议)/用户自定义协议 |
| 线圈励磁频率范围 | 1-5MHz |
| 发射线圈TX | 1组 |
| 接收线圈RX | 2组 |
| 可编程增益放大器 | 有 |
| 分辨率 | 21bit(基于32级对线圈) |
| 重复精度 | ±10角秒（基于理想线圈） |
| 绝对精度 | ±10角秒（基于理想线圈） |
| 转速 | 660000 eRPM(Max) |
| 动态时延 | <1μs（带补偿） |
| SPI通信时钟频率 | 20MHz (Max) |
| 多圈计数器 | 24位 |
| 数字信号处理单元（DSP） | 内置(包含自适应滤波、动态补偿、游标解算等算法) |
| 可编程处理器（MCU） | 内置(RISC-V架构) |
| 人工智能引擎（AI） | 内置 |
| 工作温度 | -40-105℃ |
| 储存温度 | -40-150℃ |
产品特性 Features
- ✓ 基于电涡流原理的角度/位移检测
- ✓ 24bit断电多圈位置计数
- ✓ 高可靠性绝对位置测量输出
- ✓ 测量输出分辨率：24 bit
- ✓ 数字输出：ABZ/PWM/SENT/UVW/SPI/SSI RS-485（兼多摩川协议）/支持用 户自定义
- ✓ 支持高达660,000 e-RPM的超高转速角度测 量，最大测量更新速率>1MSPS
- ✓ 片内支持可配置256段线性相位矫正
- ✓ 可编程通道增益控制
- ✓ 5V DC供电
- ✓ 工作环境温度-40℃~125℃
- ✓ 内置RISC-V处理器支持用户自定义程序
- ✓ 角度输出延时＜3us，片内相位动态补偿实现0.1us以下的等效测量延迟
- ✓ QFN48封装（5.0mm×5.0mm）
- ✓ 内置1Mb可编程存储器
应用场景 Applications
定制方案进阶
电感 ASIC 定制服务
封装体积受限？需要特殊的车规级安全认证（ISO26262 ASIL-D）或增加特定的通信协议（如 SENT, BiSS-C）？我们的 NRE 服务可提供从裸晶（Die）到专用芯片流片的深度定制。
