IDX3551

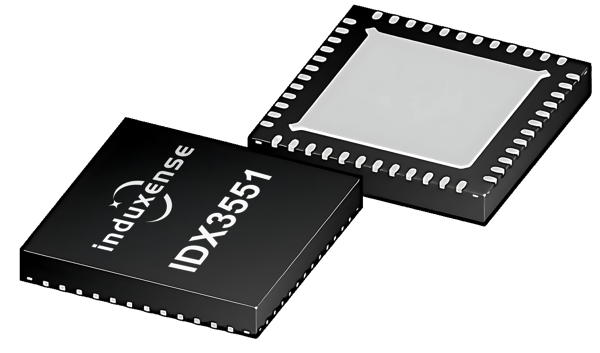

绝对位置电感式编码器芯片
型号：IDX3551
绝对位置电感式编码器芯片，纯数字输出，高精度抗干扰，适配工业与汽车严苛环境，支持高速旋转应用。
产品描述 Product Description
IDX3551为单圈绝对位置电感式传感器芯片，660000 e-RPM超高转速、内置RISC-V可定制、QFN5*5小封装、-40~105℃宽温，兼容ABZ/PWM/SENT/UVW/SPI/SSI/RS-485（兼多摩川协议)多种数字接口
参数规格 Parametrics
| 参数名称 | 具体规格 |
|---|---|
| 供电电压 | 4.5-5.5VDC |
| 输出信号 |
ABZ/UVW/SENT/PWM/RS485/SSI |
| 线圈励磁频率范围 | 1-5MHZ |
| 发射线圈TX | 1组 |
| 发射线圈RX | 3相/2相 x 2 |
| AGC能力 | 有 |
| 片内ADC位数 | 16bit |
| 分辨率 | 20bit(基于16极对线圈) |
| 输出延时 | ＜3us |
| 工作温度 | -40-125℃ |
| 储存温度 | -40-150℃ |
| 最高电转数 | 660000eRPM |
| 系统精度 | 0.005° |
相关资源 Related Resources
数据手册
IDX3551 数据手册
产品特性 Features
- ✓ 基于电涡流原理的角度/位移监测
- ✓ 高可靠性绝对位置测量输出
- ✓ 支持2组I/Q线圈输入或2组3相线圈输入
- ✓ 20bit分辨率（基于16CPR线圈）
- ✓ 数字输出接口支持多种通信协议，包括ABZ/PWM/SENT/UVW/SPI/SSI和RS485(兼容多摩川协议)
- ✓ 支持高达660,000e-RPM的超高转速角度测量，最大测量更新速率＜1us
- ✓ 片内支持可配置16段线性相位矫正
- ✓ 可编程通道增益控制
- ✓ 5VDC供电
- ✓ 工作环境温度-40-125℃
- ✓ 内置RISC-V处理器可执行用户自定义程序
- ✓ 角度输出延时＜3us
- ✓ 支持客户自定义输出协议
- ✓ 内置1M SPI Flash
应用场景 Applications
定制方案进阶
电感 ASIC 定制服务
封装体积受限？需要特殊的车规级安全认证（ISO26262 ASIL-D）或增加特定的通信协议（如 SENT, BiSS-C）？我们的 NRE 服务可提供从裸晶（Die）到专用芯片流片的深度定制。
